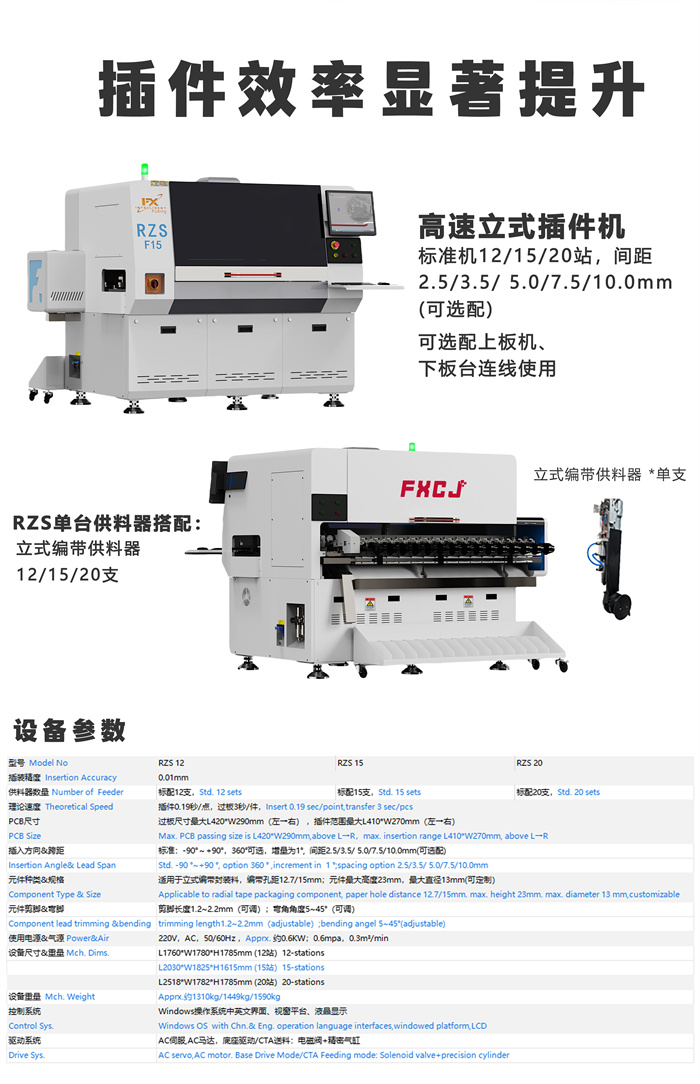

理論速度

Theoretical speed

0.19秒/點  0.19sec/pcs

插入方向

Insertion angle

標準：-90°~+90°，360°可選，增量為1°  Standard: -90 °~+90 °, 360 ° optional, in increments of 1 °

元件種類

Components style

電容器、晶體管、三極管、LED燈、按鍵開關、電阻、連接器、彈簧 、電位器、保險絲座、熔斷絲等立式編帶封裝料,紙帶孔距12.7/15.0mm

Vertical tape packaging materials such as capacitors, transistors, LED lights, key switches, resistors, connectors, springs, potentiometers, fuse holders, fuse links, etc., with hole spacing of 12.7mm/15.0mm

元件規格

Components specifications

最大高度為23mm，最大直徑為13mm(可定制）

Maximum height is 23mm, maximum diameter is 13mm (customizable)

引線跨距

Lead span

雙間距2.5/ 3.5/5.0/7.5/10.0mm(可選配） Double spacing 2.5/ 5.0/7.5/10.0mm（optional）

元件引線剪角長度

Component lead trimming length

1.2~2.2mm(可調)  adjustable

元件引線彎角角度

Component lead bending angle

5-45°(可調)  adjustable

基板尺寸

Substrate size

50*50mm~400*280mm

基板厚度

Substrate thickness

0.79~2.36mm (標準：1.6mm） 0.79-2.36mm(Standard: 1.6mm)

線路板輸送方式

Circuit board transportation mode

全自動：左→右（標準）或右→左（選配）

 Fully automatic: left right (standard) or right left (optional)

基板傳送高度

Substrate conveying height

900±20mm

基板傳送速度

Substrate transfer speed

3 sec/pcs

PCB上下元件可通過高度

Components pass through height on PCB

上23mm/下8mm  23mm above/8mm below

驅動系統

Driving system

AC伺服,AC馬達  AC servo, AC motors

孔位校正方式

Hole position offset method

CCD影像視覺系統,MARK點視覺校正

CCD image vision system, MARK point visual correction

底座驅動方式

Base drive mode

電磁閥+精密氣缸  Imported solenoid valve+precision cylinder

CTA送料方式

CTA feeding method

電磁閥+精密氣缸  Imported solenoid valve+precision cylinder

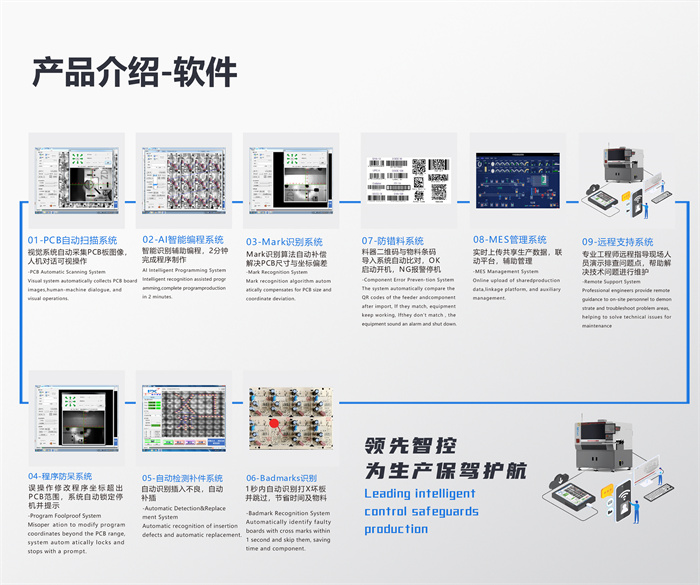

編程方式

Programming method

離線/在線（快速掃描編程功能） Offline/Online (Quick scan programming function)

數據輸入方式

Data input methods

USB接口輸入(EXCEL文檔格式)  USB input (EXCEL document-format)

不良PCB板識別

Identification of defective
PCB board

具有不良PCB板自動識別功能

Automatic recognition function for defective PCB boards

防漏件系統

Leak proof component system

自動識別補料  Automatic identification of replenishment materials

控制系統

Control system

Windows操作系統中英文界面、視窗平臺、液晶顯示

Windows operating system, Chinese&English interface, platform, LCD display

MES系統

MES system

無  Without this feature

使用電源/功率

Power requirement

220V,AC（單相）50/60HZ ，約1.5KW
Single phase,approximately 1.5kw

使用氣壓/用氣量

Use air pressure/gas

0.6MPA/0.3立方米/分鐘  0.6 mpa/ 0.3 m3/ min

主機尺寸

Main machine size

L1760mm×W1780mm×H1785mm(10站）10 feeders

L2518mm×W1782mm×H1785mm(20站）20 feeders

料站尺寸

Feeder station size

無分體料站  Without split feeder station

機器重量

Machine weight

含12站位約1500KG  Approximately 1500kg（with 12 feeders）
