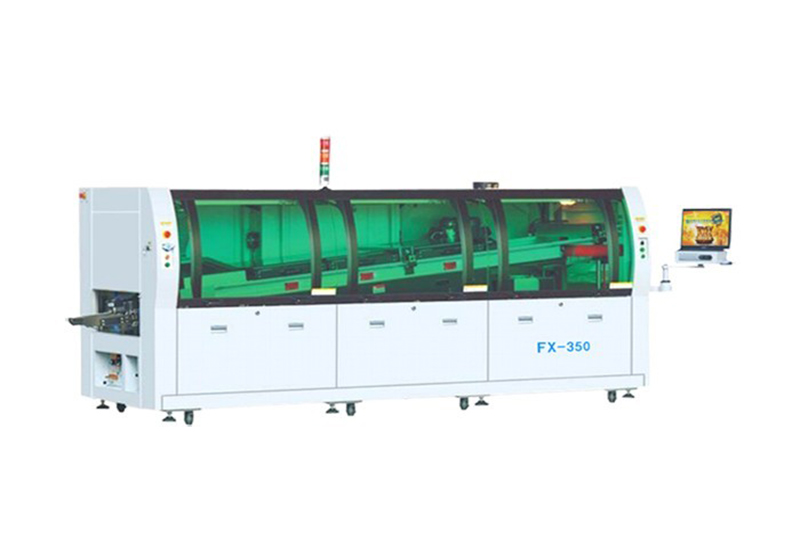

環保無鉛全自動雙波峰焊錫機FX-350M
設備型號 | FX-350M | FX-350U |
機體參數 | ||
外形尺寸 | 4500*1600*1730mm | 4500*1600*1730mm |
PCB運輸方向 | L-R(L-R可選) | L-R(L-R可選) |
電源(三相五線) | 3P5W,380VAC,50/60Hz.100A | 3P5W,380VAC,50/60Hz.63A |
總功率 | 22KW | 25KW |
氣源 | 0.3~0.5MPa | 0.3~0.5MPa |
重量 | 約.1500kg | 約.1500kg |
電氣控制參數 | ||
啟動功率 | 15KW | 15KW |
正常工作功率 | 約.3-8kw | 約.3-8kw |
控制方式 | PC+PLC | PC+PLC |
預熱系統參數 | ||
預熱方式 | 熱風預熱 | 熱風預熱 |
預熱區數量 | 4 | 4 |
預熱區長度 | 1800mm | 1800mm |
預熱溫度 | 室溫Room temp.~250℃ | 室溫Room temp.~250℃ |
預熱升溫時間 | <15min | <15min |
預熱控溫方式 | PID+SSR | PID+SSR |
焊接系統 | ||
錫爐工作方式 | 機械泵，爐膽材質：全鈦/球磨鑄鐵 | 機械泵，爐膽材質：全鈦/球磨鑄鐵 |
錫爐發熱管功率 | 鑄鐵Iron14.5KW，鈦Tianium12KW | 鑄鐵Iron14.5KW，鈦Tianium12KW |
錫爐容量(無鉛錫比重7.5) | 500kg(無鉛Lead-free) | 500-550kg(無鉛Lead-free) |
錫爐極限承受溫度 | Max.300℃ | Max.300℃ |
錫爐極限使用溫度 | Max.280℃ | Max.280℃ |
錫爐控溫方式 | PID+SSR 模式 | PID+SSR 模式 |
波峰驅動功率 | 1/4HPX2 3P 220VAC | 1/4HPX2 3P 220VAC |
波峰高度調節方式 | 變頻器調節 | 變頻器調節 |
錫爐升溫時間 | set:250℃ | set:250℃ |
PCB傳輸系統 | ||
PCB傳輸速度 | 0~1800mm/min | 0~1800mm/min |
PCB入口運輸高度 | 750±20min | 750±20min |
運輸導軌傾角 | 3°-7°可調 | 3°-7°可調 |
傳輸馬達功率 | 90W 3P 220VAC | 120W 3P 220VAC |
過板寬度 | 50~350mm | 50~350mm |
板面高度 | 120mm | 120mm |
板底空間 | 25±5mm | 25±5mm |
運輸精度 | ±2% | ±2% |
調速方式 | ||
氮?dú)鈫卧ㄟx配） | 變頻調速 | 變頻調速 |
氮?dú)夂牧?/p> | 15m3/h＜1000PPM | |
氮?dú)鈿庠磯毫?/p> | 0.5~0.8KPa | |
其他 | ||
助焊劑自動添加 | 標配Standard | 標配Standard |
助焊劑流量 | 10~100ml/min | 20~100ml/min |
噴霧氣壓 | 0.25~0.4MPa | 0.25~0.4MPa |
排風量 | 25m3/min | 25m3/min |
抽風管直徑 | 200mm | 200mm |
離心風機空氣冷卻 | 370W 380VAC | 750W 380VAC |
冷風機 | 2HP 2P 220VAC | 2HP 2P 220VAC |
中央支撐 | 選配Otion | 選配Otion |
